Parametri proizvoda
1. Primjer modela: NRV-VS-F1 30/40/50/63/75/90/110
2. Raspon prijenosnog omjera: 5~100 (uobičajeni modeli)
3. Ulazna snaga: 0,12kW~18,5kW
4. Izlazni moment: 15N·m~2500N·m
5. Ulazna brzina: ≤1800r/min (preporučena vrijednost)
6. Instalacijski obrazac: Vrsta prirubnice (specijalno sučelje prirubnice tipa F1, pogodno za standardni motor B5/B14)
7. Učinkovitost: 75%~92% (dinamički prilagođeno prema prijenosnom omjeru i opterećenju)
8. Težina: 2,5 kg ~ 150 kg (povećava se s modelom)
9. Razina zaštite: IP66 (poboljšana otpornost na prašinu i vodu)
10. Radna temperatura: -25 ℃ ~ 100 ℃ (kratkoročna tolerancija temperature može doseći 120 ℃)

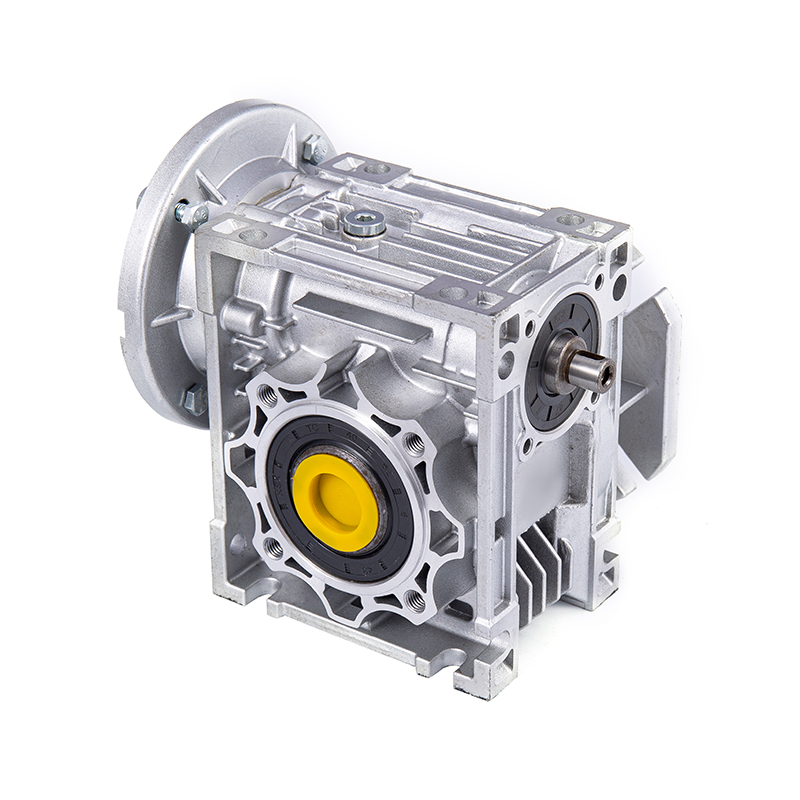

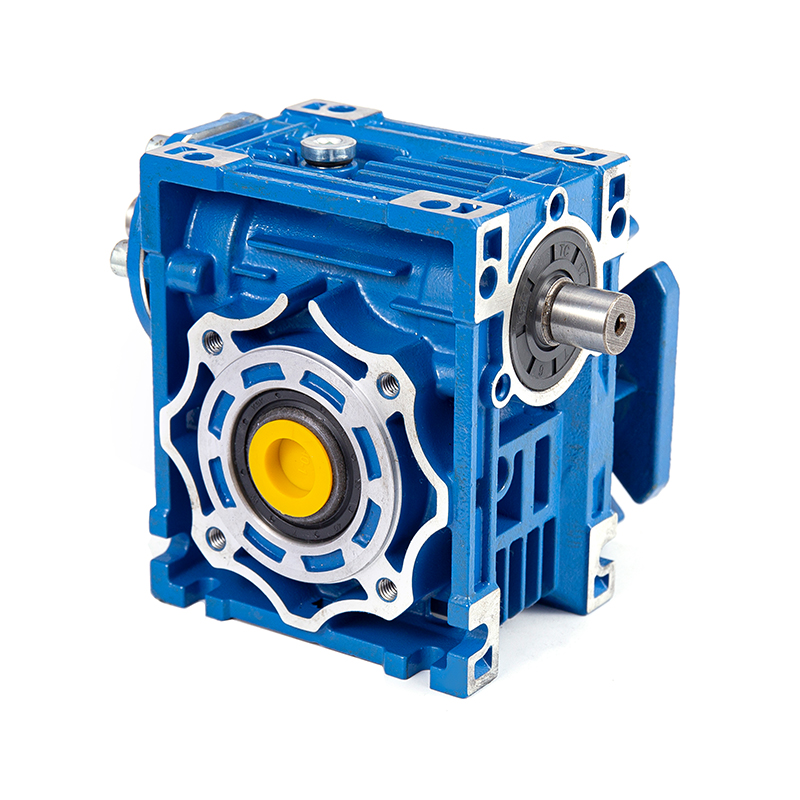

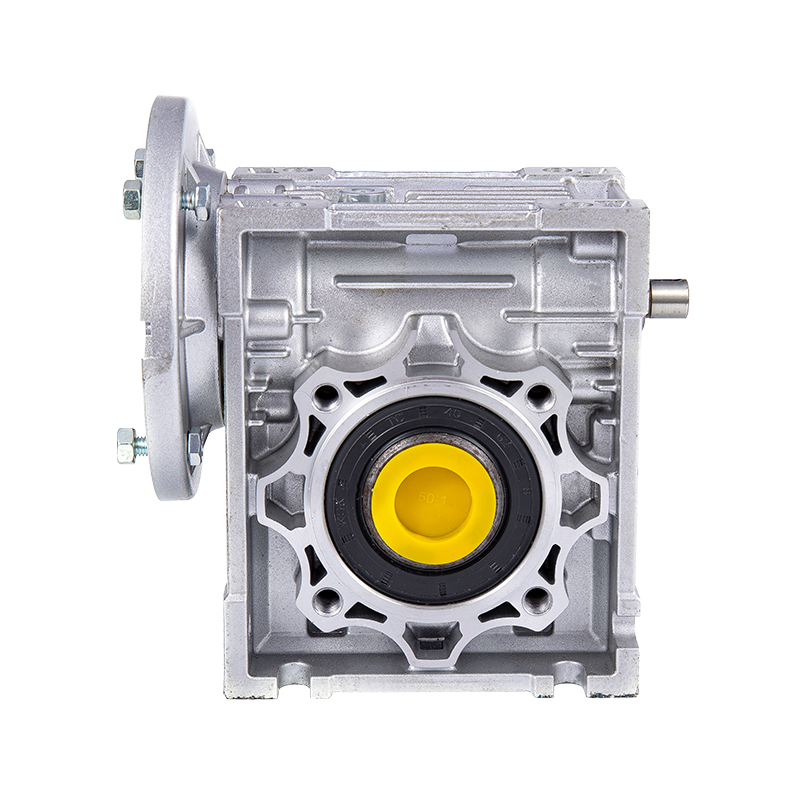

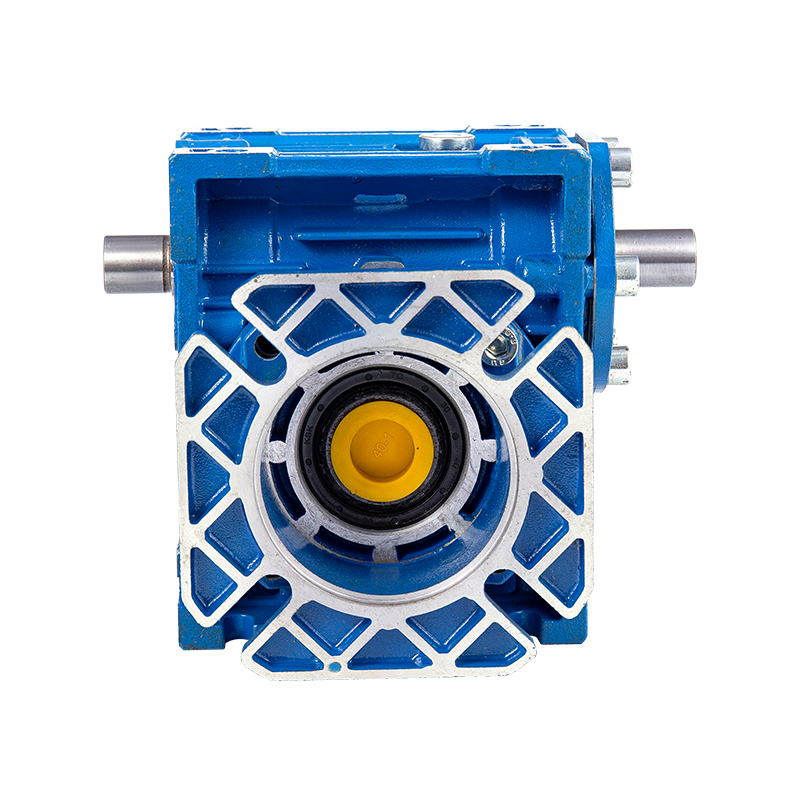

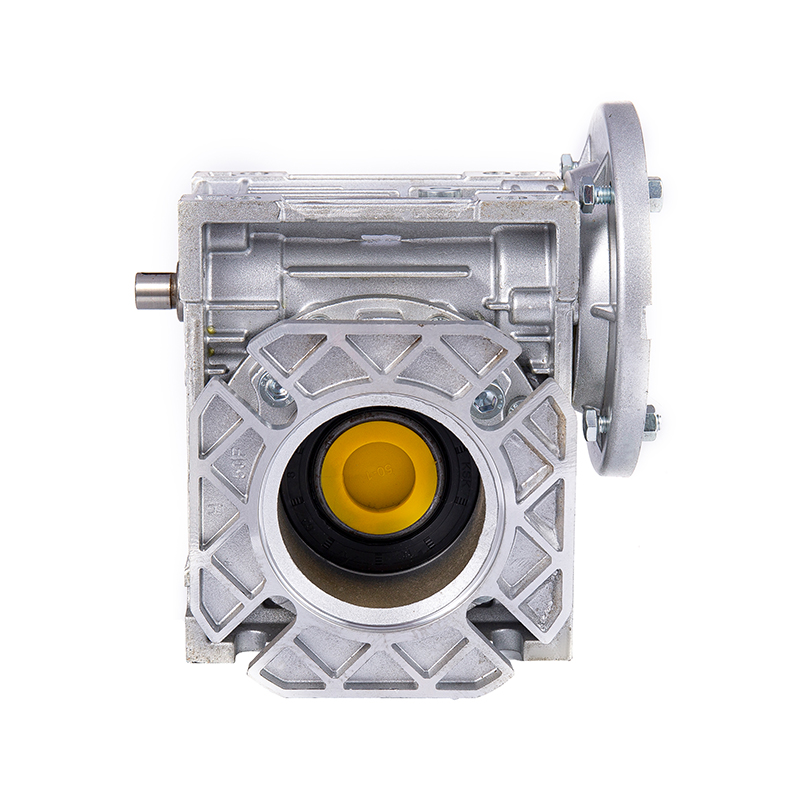

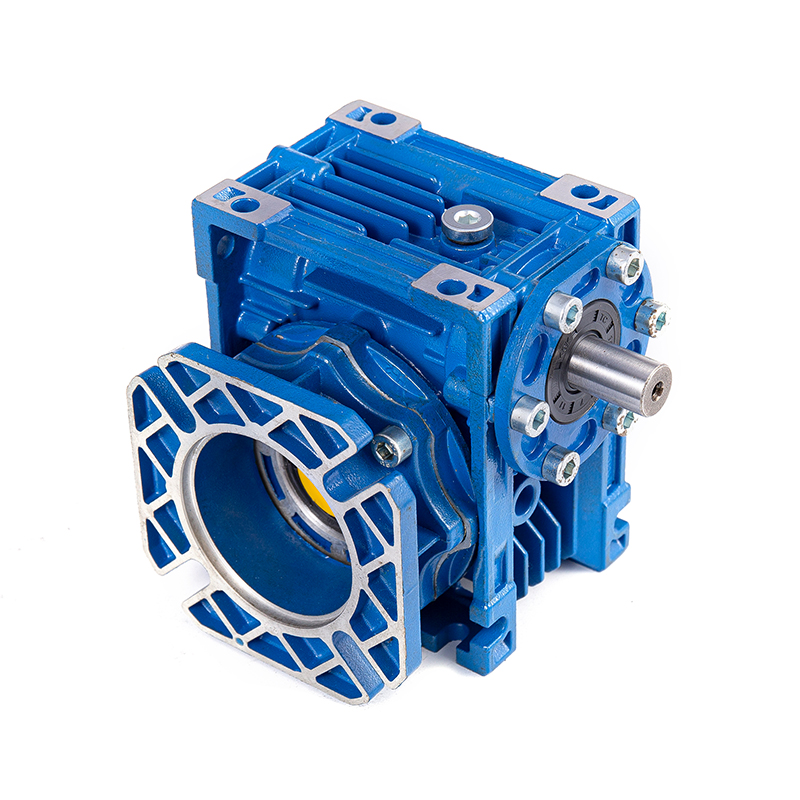

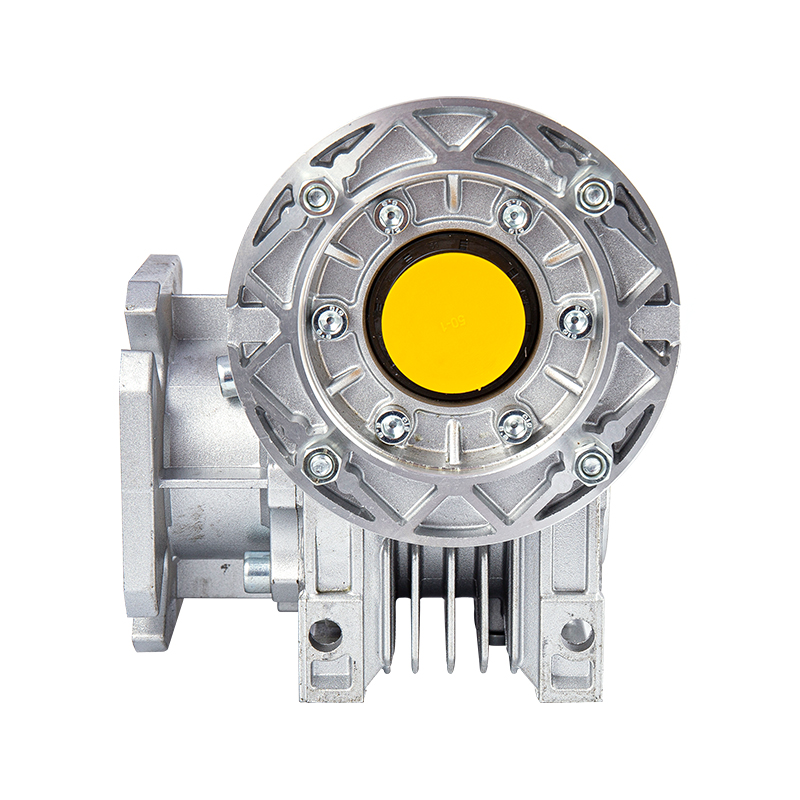

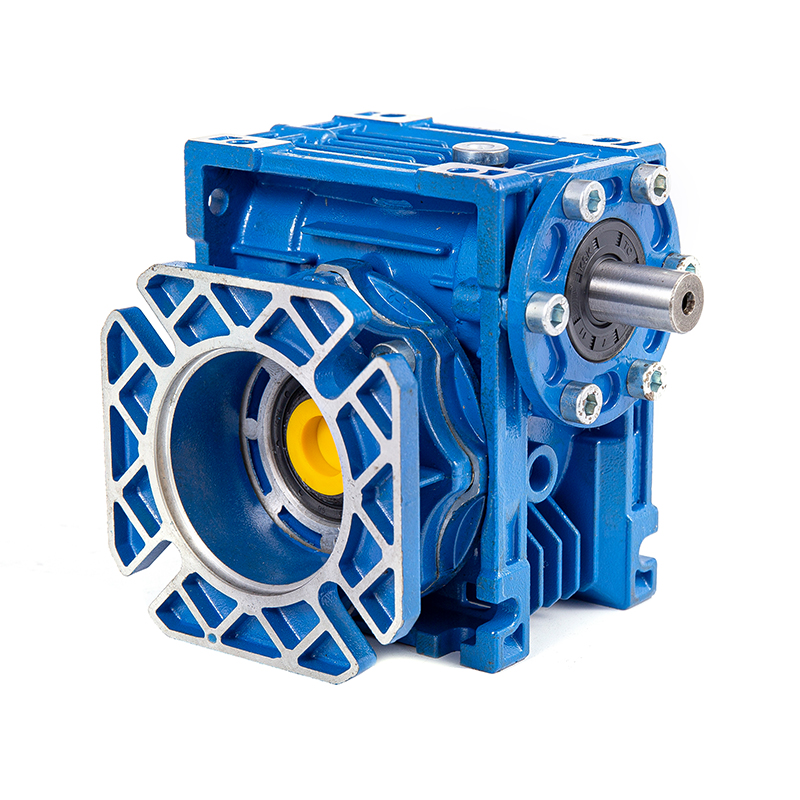

NRV-VS-F1 pužni reduktor je precizni reduktor koji se temelji na prijenosu pužnog zupčanika, dizajniran za industrijske scenarije visoke preciznosti i visoke pouzdanosti.
Njegove osnovne značajke uključuju:
- Struktura pužnog zupčanika: Puž koristi visokofrekventni proces kaljenja čelika 45#, a pužni kotač koristi materijal od kositrene bronce za postizanje ravnoteže između visoke čvrstoće i otpornosti na habanje.
- Posebno sučelje prirubnice (tip F1): Optimizirajte veličinu prirubnice i položaj otvora za vijke, prilagodite se servo motorima, koračnim motorima i općim asinkronim motorima i smanjite potrebu za instalacijskim adapterima.
- Modularno proširenje: Podržava višestupanjsku serijsku ili paralelnu konfiguraciju i fleksibilno proširuje prijenosni omjer i izlazni moment.
- Dizajn podmazivanja: Ugrađena dugotrajna mast (opcionalno mazivo za hranu), pogodno za čiste okoline.
Industrijska automatizacija: Pogon zgloba robotske ruke, automatizirana montažna linija, platforma za precizno pozicioniranje.
- Nova energetska oprema: Podešavanje nosača za fotonaponsko praćenje, sustav promjenjivog nagiba za proizvodnju energije vjetra.
- Medicinska oprema: Rotacijski mehanizam CT stroja, prijenosni modul kirurškog robota.
- Prerada hrane: Stroj za aseptično punjenje, pogon spremnika za miješanje, prijenos snage strojeva za pakiranje.
- Željeznički prijevoz: Pogon sigurnosnih vrata platforme, podešavanje sustava ventilacije vagona.
1. Visoko precizni prijenos
- Zazor okova pužnog zupčanika je podesiv (≤0,05 mm), pogodan za preciznu kontrolu pozicioniranja.
2. Poboljšana izvedba brtvljenja
- Struktura labirintske brtve s dvostrukom usnom uljne brtve za sprječavanje curenja masti i prodora vanjskih onečišćenja.
3. Dizajn otporan na visoke temperature
- Kućište je izrađeno od ADC12 aluminijske legure lijevanog pod pritiskom, s izvrsnom disipacijom topline i podržava kratkotrajni rad na visokim temperaturama.
4. Mali zazor i velika krutost
- Izlazna osovina je kaljena i poboljšana, a kapacitet radijalnog opterećenja povećan je za 20%, što je prikladno za scenarije ljuljanja s teškim opterećenjem.
5. Inteligentna kompatibilnost
- Opcijsko sučelje enkodera ili modul kočnice mogu se koristiti za ispunjavanje zahtjeva upravljanja zatvorenom petljom servo sustava.
6. Zeleno i štedi energiju
- Optimiziran dizajn zubaca smanjuje gubitak trenja, a sveobuhvatni omjer energetske učinkovitosti povećan je na više od 90%.
7. Sigurnosna redundantnost
- Dvostruka funkcija samozaključavanja (mehanička samozaključavajuća dodatna elektromagnetska kočnica) kako bi se osiguralo sigurno parkiranje okomitih tereta.
Tehnički proces pužnog reduktora integrira tri osnovne prednosti materijala visoke čvrstoće, precizne obrade i modularnog dizajna. Kroz naugljičenje i kaljenje, CNC brušenje zupčanika, dvostruku strukturu brtve i druge inovativne procese, postiže se ravnoteža između visoke preciznosti, visoke pouzdanosti i prilagodljivosti okolišu. Njegovi su troškovi procesa relativno visoki, ali je prikladan za industrijske scenarije sa strogim zahtjevima za performansama, kao što su automatizacija, nova energija i medicinska oprema.
Za ekskluzivne ponude i najnovije ponude, prijavite se unosom svoje adrese e-pošte u nastavku.
Uvod Preciznost, stabilnost i upravljivost postaju bitni pokazatelji u modernim sustavima za podizanje i pozicioniranje. Kako se industrije kreću prema pametnijim i učinkovitijim tijekovima rada, uređaji za kontrolu okomitog kretanja igraju sve važniju ulogu u p...
View MoreDanas nam je drago da je utovar punog kontejnera u našoj tvornici, ovo prvi kontejner koji izravno izvozi naš odjel prodaje. Od 2009. godine, kao glavni proizvođač reduktora mjenjača, naša je tvornica postala pouzdan dobavljač za mnoge trgovačke tvrtke, naši proizvodi izvoz...
View MoreU modernim industrijskim sustavima, pužni mjenjači igraju ključnu ulogu u postizanju prijenosa visokog momenta u kompaktnim prostorima. Odabir pravog pužnog mjenjača za određenu primjenu zahtijeva temeljito razumijevanje radnih zahtjeva, karakteristika performans...
View MoreHangzhou Yinhang Reduction Gears Co., Ltd. nalazi se u industrijskom i komercijalnom središtu Kine, u blizini autoceste Šangaj-Hangzhou-Ningbo i međunarodne zračne luke Xiaoshan, s vrhunskim geografskim položajem, tehničkim resursima i kulturnim okruženjem. Proizvodi tvrtke dobro se prodaju diljem zemlje i izvoze u Europu, Ameriku, Bliski Istok, Južnu Aziju i Australiju. Nakon godina brzog razvoja, tvrtka je postala okosnica poduzeća Hangzhoua "Hometown of Reducers", specijalizirana za istraživanje i razvoj, proizvodnju i prodaju NRV-VS-F1 pužni reduktori brzine .
1. Osnovne tehničke prednosti reduktora pužnog zupčanika NRV-VS-F1
Ovaj proizvod koristi školjku od visokokvalitetne aluminijske legure, koja ima karakteristike lijepe, lagane i nikada ne hrđa. Široko se koristi u lakoj industriji, kemijskoj industriji, industriji hrane, pakiranja, strojevima za staklo, keramičkoj, farmaceutskoj i drugim industrijama, kao iu raznim proizvodnim linijama za automatizaciju, pokretnim linijama, montažnim linijama itd. koje zahtijevaju regulaciju brzine.
2. Dizajn optimizacije učinkovitosti prijenosa
Precizno spajanje puža i zupčanika: koristi se tehnologija brušenja visoke preciznosti kako bi se osiguralo blisko spajanje puža i pužnog kotača, smanjio gubitak trenja i poboljšala učinkovitost prijenosa (obično do 90% ili više).
Dizajn s malim zazorom: optimizirajte usklađivanje parova zupčanika, smanjite povratni zazor i prikladan je za opremu za automatizaciju sa zahtjevima za visoko precizno pozicioniranje.
Tehnologija podmazivanja: visokoučinkovita mast ili podmazivanje uljnom kupkom koristi se za smanjenje porasta radne temperature i produljenje vijeka trajanja.
3. Karakteristike samozaključavanja i njihove primjene
Jednosmjerna funkcija samozaključavanja: poseban dizajn kuta spirale puža i zupčanika omogućuje pužu da pokreće pužni kotač, ali pužni kotač ne može obrnuti pogon puža, što je prikladno za scenarije protiv preokreta (kao što su dizala, pokretne trake itd.).
Sigurno i pouzdano: u slučaju nestanka struje ili hitnog isključivanja, funkcija samozaključavanja može spriječiti klizanje tereta i poboljšati sigurnost opreme.
Primjenjive industrije: strojevi za pakiranje hrane, automatizirane linije za sklapanje, linije za proizvodnju stakla itd., gdje je potrebno precizno pozicioniranje protiv uvlačenja.
4. Konkurentnost industrije
Kao prilagođeni proizvođači reduktora brzine pužnog zupčanika NRV-VS-F1 i kineski dobavljači reduktora brzine pužnog zupčanika NRV-VS-F1, proizvodi tvrtke Hangzhou Yinhang Reduction Gears Co., Ltd. široko su prepoznati na domaćem i stranim tržištima zbog svojih prednosti kao što su mala težina, otpornost na koroziju i niska razina buke. Posebno su prikladni za industrije s visokim higijenskim zahtjevima kao što su prehrambena i medicinska.
Tipična primjena i vodič za odabir pužnih reduktora serije NRV-VS-F1 u industrijskoj automatizaciji
Hangzhou Yinhang Reduction Gears Co., Ltd. nalazi se u industrijskom i komercijalnom središtu Kine, u blizini autoceste Šangaj-Hangzhou-Ningbo i međunarodne zračne luke Xiaoshan, s vrhunskim geografskim položajem, tehničkim resursima i kulturnim okruženjem. Proizvodi tvrtke dobro se prodaju diljem zemlje i izvoze u Europu, Ameriku, Bliski Istok, Južnu Aziju i Australiju. Nakon godina stalnog razvoja, postalo je okosnica poduzeća u "rodnom gradu reduktora" Hangzhoua, specijalizirano za prilagođenu proizvodnju i opskrbu reduktora pužnog zupčanika NRV-VS-F1.
Ova serija proizvoda koristi školjke od visokokvalitetne aluminijske legure, s prednostima lijepih, laganih i nikad nehrđajućih. Široko se koristi u lakoj industriji, kemijskoj industriji, prehrambenoj industriji, ambalaži, strojevima za staklo, keramičkoj, farmaceutskoj i drugim industrijama, kao i raznim linijama za automatizaciju proizvodnje, pokretnim linijama, montažnim linijama itd. koje zahtijevaju regulaciju brzine, a kupci su je dobro prihvatili.
1. Tipične primjene NRV-VS-F1 pužnog reduktora
Strojevi za pakiranje hrane
Primjenjivo na strojeve za punjenje, strojeve za brtvljenje, strojeve za etiketiranje itd. Kućište od aluminijske legure ispunjava higijenske zahtjeve za hranu, otporno je na koroziju i lako se čisti.
Automatizirana proizvodna linija
Omogućuju stabilnu regulaciju brzine u montažnim trakama, pokretnim trakama i sustavima za sortiranje kako bi se osigurao precizan prijenos i rad s niskom bukom.
Oprema za staklo i keramiku
Koriste se u preciznim strojevima kao što su rezanje i brušenje rubova, karakteristike samozaključavanja pužnog zupčanika sprječavaju preokret opterećenja i poboljšavaju sigurnost.
Farmaceutska i kemijska oprema
Materijali otporni na koroziju prikladni su za vlažna ili kemijska okruženja, kao što su miješalice, oprema za punjenje itd.
Lagani logistički sustav
Postignite učinkovit prijenos snage u strojevima za sortiranje i platformama za podizanje, a lagani dizajn smanjuje opterećenje opreme.
2. Ključni čimbenici za odabir
Zahtjevi za opterećenje i zakretni moment
Odaberite odgovarajući model prema zakretnom momentu (N·m) koji zahtijeva oprema kako biste izbjegli preopterećenje ili rasipanje energije.
Raspon omjera redukcije
Serija NRV-VS-F1 nudi različite omjere redukcije (kao što je 5:1 do 100:1), koji moraju odgovarati brzini motora i zahtjevima izlaza.
Način ugradnje
Potporna prirubnica (NRV) ili okomita (NRV-VS) instalacija za prilagodbu različitim rasporedima prostora.
Prilagodljivost okolišu
Kućište od aluminijske legure prikladno je za vlažna i prašnjava okruženja, a razina zaštite (kao što je IP65) može se prilagoditi posebnim radnim uvjetima.
Energetska učinkovitost i održavanje
Učinkovitost prijenosa pužnog zupčanika je oko 70%~90%, a za dugotrajan rad potrebno je redovito podmazivanje (preporučuje se mast za hranu).
3. Prednosti prilagođavanja Hangzhou Yinhanga
Fleksibilan dizajn: podržava prilagodbu nestandardnih promjera osovine i veličina prirubnice kako bi se zadovoljile potrebe integracije posebne opreme.
Globalni certifikat: u skladu je sa standardima ISO 9001, a neki modeli prošli su CE certifikat kako bi se osigurala usklađenost s izvozom.
Brzi odgovor: Oslanjanje na opskrbni lanac delte rijeke Yangtze, pružanje usluge na jednom mjestu od odabira do postprodaje.
