U svijetu mehaničkog prijenosa snage, nekoliko uređaja nudi istu kombinaciju jednostavnosti, kompaktnosti i multiplikacije momenta kao pužni reduktor brzine . Bilo da ste student inženjerstva, tehničar za održavanje ili hobist koji gradi svoj prvi automatizirani stroj, razumijevanje ove bitne komponente pomoći će vam u donošenju boljih odluka o dizajnu i nabavi.

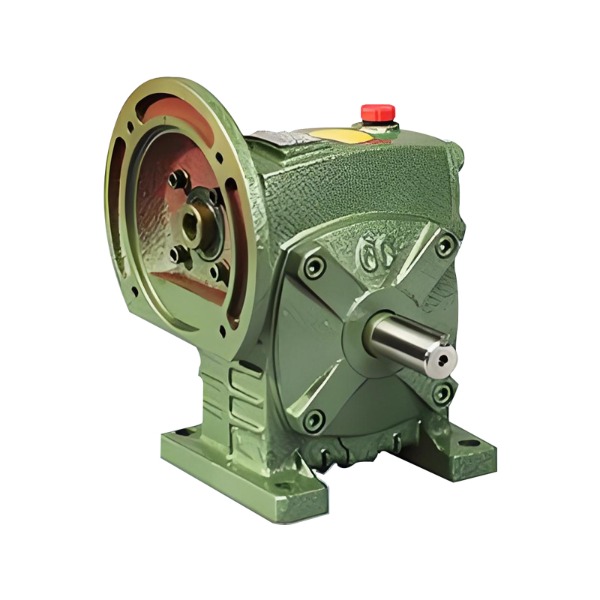

Reduktor brzine pužnog zupčanika je mehanički uređaj koji smanjuje brzinu vrtnje dok povećava moment. Sastoji se od dva glavna elementa: puža (koji izgleda kao vijak) i puža (zupčanik sa spiralnim zubima). Puž je pokretačka komponenta; pužni kotač je pogonska komponenta.
Za razliku od konvencionalnih zupčanika kod kojih su osovine paralelne, reduktor brzine pužnog zupčanika obično prenosi kretanje između okomitih osovina koje se ne sijeku. Ova konfiguracija pod pravim kutom štedi prostor i omogućuje kompaktne dizajne strojeva.
Princip rada je varljivo jednostavan. Dok puž rotira, njegove spiralne niti guraju zube pužnog kotača. Budući da je navoj puža u biti kontinuirana, nagnuta ravnina omotana oko cilindra, svaka puna rotacija puža pomiče pužni kotač samo za jedan zub (ili djelić zuba).
Ova geometrija stvara visok omjer redukcije u jednoj fazi. Na primjer, ako puž ima jedan početak (jedan kontinuirani navoj), jedan puni okret puža pomiče pužni kotač za jedan zub. Ako kotač ima 50 zuba, izlazna osovina se okreće 1/50 ulazne brzine.
Ključna mehanička ponašanja:
Važno: Nisu svi pužni pogoni samozaključavajući. Stanje samokočenja ovisi o kutu prednje strane i koeficijentu trenja. Praktično pravilo: vodeći kut ispod otprilike 5-6 stupnjeva općenito osigurava ponašanje samozaključavanja.
Razumijevanje dijelova pomaže u rješavanju problema i odabiru. Ispod je jednostavna raščlamba:
| komponenta | Funkcija |
|---|---|
| Crv (ulaz) | Osovina od kaljenog čelika sa spiralnim navojem; spaja na motor. |
| Pužni kotač (izlaz) | Brončani ili mjedeni zupčanik koji zahvaća crv; smanjuje brzinu i povećava moment. |
| Stanovanje | Okružuje zupčanik, drži mazivo i održava poravnanje vratila. |
| Ležajevi | Potpora ulaznim i izlaznim vratilima, smanjujući trenje i trošenje. |
| Brtve i brtve | Spriječite istjecanje maziva i spriječite ulazak kontaminanata. |
| Sustav podmazivanja | Obično uljna kupka ili prisilna cirkulacija; bitan za odvođenje topline. |
Odabir materijala je promišljen: puž je od tvrdog čelika, dok je kotač mekša bronca. Ovo uparivanje različitih materijala smanjuje trzanje i omogućuje mekšem kotaču da se lagano prilagodi pužu, poboljšavajući kontaktno područje i raspodjelu opterećenja.
Jedna od značajki koje definiraju reduktor brzine pužnog zupčanika je mogućnost postizanja visokih omjera redukcije u kompaktnom prostoru. Jednostupanjske jedinice obično nude omjere od 5:1 do 100:1. Dvostupanjske jedinice mogu premašiti 1000:1.
Međutim, ovo veliko smanjenje dolazi s kompromisom: učinkovitost. Budući da puž klizi uz kotač umjesto da se kotrlja, gubici zbog trenja su značajni. Tipični rasponi učinkovitosti su:
Za usporedbu, reduktor s cilindričnim zupčanikom sa sličnim omjerom mogao bi postići 95% učinkovitosti, ali neće nuditi samozaključavanje ili isti kompaktni raspored pod pravim kutom.
Inženjeri i dizajneri odabiru pužne reduktore brzine radi nekoliko opipljivih prednosti:
Visoko smanjenje u jednoj fazi
Druge vrste zupčanika često trebaju dva ili tri stupnja kako bi odgovarala redukciji jednog pužnog stupnja. Ovo smanjuje broj dijelova, vrijeme sastavljanja i ukupnu veličinu opreme.
Prijenos snage pod pravim kutom
Kada se motor mora montirati okomito na pogonsku osovinu, reduktor brzine pužnog zupčanika rješava problem rasporeda bez dodatnih koničnih zupčanika ili složenih nosača.
Mogućnost samozaključavanja
U primjenama podizanja (npr. dizala, dizalice, nagibi pokretnih traka), značajka samozaključavanja sprječava okretanje unazad kada se isključi napajanje. Ovo djeluje kao mehanička kočnica, povećavajući sigurnost.
Tih i gladak rad
Kontinuirano klizanje proizvodi manje vibracija i buke u usporedbi s nekim drugim vrstama zupčanika, osobito pri umjerenim brzinama.
Tolerancija na preopterećenje
Mala odstupanja ili trenutna preopterećenja se bolje toleriraju jer se materijal pužnog kotača (bronca) može elastično deformirati bez krhkog sloma.
Nijedna tehnologija nije savršena. Reduktor brzine pužnog zupčanika ima nekoliko ograničenja koja se moraju uzeti u obzir pri dizajnu sustava.
Niža učinkovitost
Kao što je spomenuto, trenje smanjuje učinkovitost, posebno pri višim omjerima. To znači da se više energije gubi kao toplina, što može zahtijevati dodatno hlađenje u kontinuiranim aplikacijama.
Stvaranje topline
Prekomjerna toplina razgrađuje mazivo i može oštetiti brtve ili uzrokovati toplinsko širenje komponenti. Inženjeri moraju izračunati ograničenja toplinske snage, a ne samo ograničenja mehaničkog momenta.
Ograničena brzina unosa
Visoke ulazne brzine (iznad 3000–4000 o/min) mogu dovesti do pregrijavanja i brzog trošenja. Pužni reduktori najprikladniji su za umjerene ulazne brzine AC motora, servo motora ili hidrauličkih motora.
Povratak
Iako se pužni pogoni mogu proizvesti s malim zazorom (stupnjevi preciznosti), standardne komercijalne jedinice imaju veći zazor od visokokvalitetnih čeličnih ili planetarnih mjenjača. Ovo je važno za aplikacije preciznog pozicioniranja poput CNC rotirajućih stolova.
Pužne reduktore brzine susrećete u mnogim svakodnevnim i industrijskim strojevima. Ispod su uobičajeni primjeri grupirani po funkciji.
| Područje primjene | Tipični slučaj upotrebe |
|---|---|
| Rukovanje materijalom | Pogoni pokretne trake, paletizeri, podizni stolovi |
| Automobilizam | Električni podizači stakala, podešivači sjedala, upravljački sustavi |
| Industrijski strojevi | Mikseri, mješalice, stolovi za indeksiranje, oprema za pakiranje |
| Oprema za dizanje | Dizalice, vitla, dizalice, makazaste dizalice |
| Poljoprivreda | Pužnice za zrno, miješalice stočne hrane, sustavi za navodnjavanje |
| Vrata i barijere | Oklopna vrata, klizna vrata, parkirne barijere |
U svakom od ovih primjera, ključni zahtjev je obično veliki okretni moment pri maloj brzini, ponekad sa zahtjevom za samozaključavanjem ili prostornim ograničenjima.
Odabir prave jedinice za vaš stroj uključuje više od samog omjera i momenta. Slijedite ovaj logičan slijed:
Korak 1 – Definirajte ulazne i izlazne zahtjeve
Korak 2 – Odredite faktor usluge
Ovisno o vrsti opterećenja (jednolik, umjeren udar, težak udar) i dnevnom radnom vremenu. Pomnožite svoj potrebni zakretni moment s servisnim faktorom da biste dobili projektirani zakretni moment.
Korak 3 – Provjerite omjer
Podijelite ulaznu brzinu s izlaznom brzinom. Odaberite najbliži dostupni standardni omjer.
Korak 4 – Provjerite toplinski kapacitet
Osigurajte da reduktor može odvoditi toplinu bez prekoračenja dopuštenog porasta temperature. Ako nije, razmislite o većoj jedinici, vanjskom hlađenju ili prisilnom podmazivanju.
Korak 5 – Potvrdite orijentaciju montaže
Pužni reduktori često su napunjeni uljem do određene razine. Montaža naopako ili pod nestandardnim kutom može zahtijevati posebne modifikacije podmazivanja.
Korak 6 – Provjerite zahtjev za samozaključavanjem
Ako je sprječavanje povratne vožnje kritično, potvrdite s proizvođačem da odabrani vodeći kut i stanje trenja osiguravaju samoblokiranje pod vašim opterećenjem i radnom temperaturom.
Pravilno podmazivanje najvažniji je čimbenik za dugovječnost reduktora brzine pužnog zupčanika. Klizni kontakt stvara toplinu i smično naprezanje koje obična ulja za prijenosnike možda neće izdržati.
Vodič za odabir maziva:
Kontrolni popis održavanja:
Znakovi problema uključuju: pretjeranu toplinu kućišta (iznad 200°F / 93°C), pojačanu vibraciju ili taman, spaljen miris iz maziva.
P1: Je li reduktor brzine pužnog zupčanika reverzibilan?
O: Ne normalno. Većina standardnih jedinica ne može se pokretati unazad zbog samozaključavanja. Posebne izvedbe s niskim trenjem (npr. s valjkastim ležajevima na pužu) mogu biti reverzibilne, ali su rjeđe.
P2: Zašto su pužni kotači izrađeni od bronce?
O: Bronca ima izvrsna svojstva protiv žuljanja u odnosu na otvrdnuti čelik, plus dobru prilagodljivost i otpornost na koroziju. Aluminijska bronca ili fosforna bronca tipični su izbori.
P3: Mogu li koristiti pužni reduktor brzine za kontinuirani rad?
O: Da, ali morate izračunati toplinsku ocjenu. Za rad 24 sata dnevno, 7 dana u tjednu, odaberite veću veličinu okvira nego što sugerira izračun čistog mehaničkog momenta ili dodajte prisilno hlađenje.
P4: Koja je razlika između pužnog reduktora i planetarnog reduktora?
O: Planetarni reduktor nudi veću učinkovitost i manji zazor, ali nema samozaključavanje i općenito je skuplji za visoke omjere redukcije. Pužni reduktor je jednostavniji, samokotrirajući se i kompaktniji za primjene pod pravim kutom.
Reduktor brzine s pužnim zupčanikom je robusno, kompaktno i svestrano rješenje za smanjenje brzine uz istovremeno povećanje okretnog momenta—posebno kada vam je potreban raspored pod pravim kutom ili pasivna zaštita od povratnog zaustavljanja. Iako je njegova učinkovitost niža od nekih drugih vrsta zupčanika, prednosti visoke jednostupanjske redukcije, tihog rada i inherentnog samozaključavanja čine ga nezamjenjivim u industrijama od rukovanja materijalom do automobilskih sustava.
Prilikom odabira jedinice usredotočite se na tri kritična čimbenika: omjer redukcije, toplinski kapacitet i vrstu podmazivanja. Uz pravilan odabir i održavanje, kvalitetan pužni reduktor brzine osigurat će godine pouzdane usluge.
