Pužni mjenjači u odnosu na druge vrste zupčanika: prednosti i nedostaci

U svijetu mehaničkih prijenosnih sustava, odabir pravog tipa mjenjača ključan je za osiguranje učinkovitosti, trajnosti i performansi. Među raznim vrstama zupčanika, pužni mjenjači ističu se jedinstvenim dizajnom i specifičnom primjenom. Međutim, bitno je razumjeti kako se pužni mjenjač može usporediti s drugim vrstama zupčanika kao što su cilindrični zupčanici, spiralni zupčanici i konusni zupčanici kako biste odredili što najbolje odgovara vašim potrebama.

Što su pužni mjenjači?

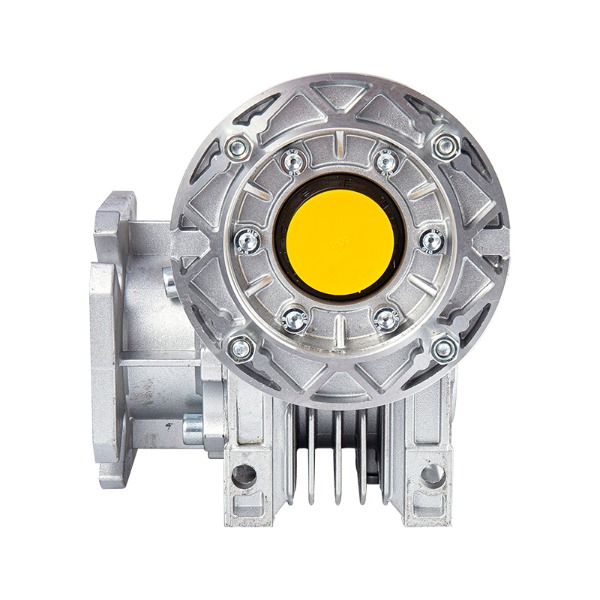

Pužni mjenjač je specifična vrsta zupčanika gdje puž (zupčanik nalik vijku) zahvaća s pužnim kotačem (zupčanik sa zupcima koji zahvaćaju puž). Ovaj dizajn omogućuje prijenos velikog momenta i može postići značajan omjer smanjenja u kompaktnom prostoru. Pužni mjenjači naširoko se koriste u primjenama gdje su prostorna ograničenja i veliki okretni moment problem, kao što su transporteri, dizalice, pa čak i neki automobilski sustavi.

Ključne karakteristike pužnih mjenjača

• Visoki omjeri smanjenja: Pužni mjenjači mogu postići značajno smanjenje brzine u jednom stupnju, često u rasponu od 20:1 do 300:1, što ih čini idealnim za primjenu s velikim okretnim momentom.
• Prijenos pod pravim kutom: Puni mjenjači omogućuju okret od 90 stupnjeva u smjeru prijenosa, što može biti korisno za dizajn gdje postoje prostorna ograničenja.
• Značajka samozaključavanja: Jedna od ključnih prednosti pužnih mjenjača je njihova sposobnost samoblokiranja. To znači da kada se pužni prijenosnik ne pokreće, na dijelu rotacije pužnog kotača, što je korisno u mehanizmima za podizanje i držanje.
• Učinkovitost: Dok su pužni mjenjači relativno učinkoviti u prijenosu zakretnog momenta, imaju tendenciju niže učinkovitosti u usporedbi s drugim vrstama zupčanika zbog gubitaka trenja između puža i pužnog kotača.

Usporedba pužnih mjenjača s drugim vrstama zupčanika

Iako su pužni mjenjači vrlo učinkoviti u specifičnim primjenama, važno ih je usporediti s drugim često korištenim vrstama zupčanika u smislu njihovih prednosti i nedostataka.

Pužni mjenjači protiv cilindričnih zupčanika

Ravni zupčanici najčešći su tip zupčanika i sastoje se od ravnih zuba koji su paralelni s osi rotacije. Oni su jednostavni, ekonomični i učinkoviti u prijenosu energije.

Nedostaci cilindričnih zupčanika:

• Zupčanici s ravnim zupčanicima nisu idealni za primjene koje zahtijevaju značajne mjere redukcije. Rad velikom brzinom može uzrokovati buku i habanje.
• Oni ne pružaju istu funkciju samozaključavanja kao puni prijenosnici.

Pužni mjenjači naspram spiralnih zupčanika

Spiralni zupčanici imaju zube koji su usječeni pod kutom u odnosu na os rotacije. Ovaj dizajn omogućuje glatkiji i tiši rad u usporedbi s čeonim zupčanicima, ali oni zahtijevaju preciznije poravnanje.

Nedostaci spiralnih zupčanika:

• Spiralni zupčanici mogu biti složeni za proizvodnju i skuplji od ostalih vrsta zupčanika.
• Za razliku od pužnih mjenjača, oni ne nude funkciju samozaključavanja.

Pužni mjenjači nasuprot konusnim zupčanicima

Konusni zupčanici dizajnirani su za prijenos gibanja između osovina koje se sijeku, obično pod 90 stupnjeva. Često se koriste u primjenama gdje osi ulaznog i izlaznog vrata nisu paralelne.

Nedostaci konusnih zupčanika:

• Konusni zupčanici mogu biti složeniji za ugradnju i poravnavanje, često zahtijevaju preciznu postavku kako bi ispravno funkcionirali.
• Obično su glomazniji od pužnih mjenjača, što možda nije idealno za kompaktne primjene.

Prednosti i nedostaci pužnih mjenjača

Prednosti:

Kompaktan dizajn: Puni prijenosnici omogućuju smanjenje veličine i prostora, što ih čini prikladnim za skučene prostore.

Visoki omjeri smanjenja: Pužni prijenosnici mogu postići visoke omjere redukcije u jednom stupnju, što nije moguće s mnogim drugim vrstama prijenosnika.

Samozaključavanje: Ova jedinstvena značajka posebno je korisna u primjenama gdje je držanje tereta bitno, kao što su dizalice i dizalice.

Tihi rad: Zbog prirode mreže pužnog zupčanika, ovi mjenjači obično rade relativno tiho u usporedbi s čeonim ili konusnim zupčanicima.

Nedostaci:

Niža učinkovitost: Pužni mjenjači pate od trenja između puža i pužnog kotača, što dovodi do niže učinkovitosti u usporedbi s drugim vrstama zupčanika.

Proizvodnja topline: Zbog trenja, puni mjenjači stvaraju višu gornju liniju, što može zahtijevati hlađenje ili podmazivanje za optimalne performanse.

Cijena: Iako su relativno jeftini za neke primjene, puni mjenjači mogu biti skuplji u primjenama s velikim okretnim momentom zbog potrebe za visokom preciznošću proizvodnje.

Primjena pužnih mjenjača

Pužni mjenjači idealni su za primjene koje zahtijevaju značajne omjere redukcije i kompaktan dizajn. Obično se koriste u industrijama kao što su:

• Dizala i dizala: Značajka samozaključavanja ključna je za snimanje kretanja unatrag.
• Transporteri: Prikladno za primjenu gdje se teški tereti moraju sporo premještati.
• Automobilski sustavi: Koristi se u upravljačkim mehanizmima i sustavima reduktora.
• Vitla i dizalice: Neophodan u sustavima dizajna, pružajući veliki okretni moment u kompaktnom prostoru.

Zaključak

Odabir pravog mjenjača za vašu primjenu ovisi o nekoliko čimbenika, uključujući prostorna ograničenja, zahtjeve za okretnim momentom i potrebe za učinkovitost. Dok puni mjenjači nude prednosti kao što su visoki omjeri redukcije i značajke samozaključavanja, dolaze s ograničenjima poput manje učinkovitosti i stvaranja topline. Druge vrste zupčanika kao što su čelični zupčanici, spiralni zupčanici i konusni zupčanici imaju svoje prednosti, posebno u smislu veće učinkovitosti i tišeg rada.

Razumijevanje specifičnih potreba vaše primjene pomoći odredit ćete koji je tip mjenjača najprikladniji za vaše zahtjeve. U slučaju sumnje, savjetovanje s an stručnjak u prijenosnim sustavima mjenjača može pružiti vrijedne uvide.

FAQ

1. Koja je glavna prednost pužnog mjenjača nad ostalim zupčanicima?

• Ključna prednost pužnih mjenjača je njihova sposobnost pružanja visokog omjera redukcije u kompaktnom prostoru, zajedno s jedinstvenim značajem samozaključavanja.

2. Kakva je učinkovitost pužnog mjenjača u usporedbi s drugim vrstama zupčanika?

• Pužni mjenjači manje su učinkoviti od čeličnih ili spiralnih zupčanika zbog trenja između puža i pužnog kotača.

3. Jesu li pužni mjenjači prikladni za primjenu pri velikim brzinama?

• Puni prijenosnici općenito nisu idealni za primjenu pri velikim brzinama. Najbolje ih je koristiti u postavkama male brzine i visokog momenta.

4. Mogu li se pužni mjenjači koristiti na otvorenom ili u teškim uvjetima?

• Da, puni mjenjači mogu se koristiti u teškim uvjetima, ali može biti potrebno odgovarajuće podmazivanje i hlađenje kako bi se potaknulo stvaranje topline.
